孔型設計

我國棒材生產的特點
1）產能高我國線棒材無論是軋機數量，產量還在以較快速度增長（年平均增長速度為 15%左右）。至 2008 年下半年，雖受國際金融危機的影響，其產量仍保持較小幅度增長。目前，我國線棒材產量占鋼材產量的 48%～50%。而美國同期線棒材產量占鋼材產量的 22%，日本同期線棒材產量占鋼材總產量的 27%，而且近幾年產量對平穩。
2）生產設備參差不齊基于節省資源和環保的要求，鋼材的生產越來越重視先進技術和裝備的使用。近年來我國小型線棒材軋機向連續化、自動化、大型化發展。但同時存在大量落后產能，據調查，約有 40%的小型型鋼（線棒材）生產線屬于落后淘汰設備
3）管理水平逐年提高近年來，我國線棒材廠總體生產管理水平逐年提高，特別是實行負公差軋制的軋機，成材率高達 98%以上，采取多項措施擴大產品規格和提高產品質量，可滿足不同的用戶的需求，增加了市場份額。
4）高質量、高附加值的經濟性線棒材所占比例少，很多高質量、高附加值產品仍靠進口?？仔驮O(shè)計是型鋼生產中必不可少的步驟之一，孔型設計的合理與否直接影響到產品的質量、軋機的生產能力、產品的成本、勞動條件和勞動強度等。圓鋼屬于簡單斷面型鋼的一種，在工業生產中，自然缺少不了孔型設計這一步驟。軋制圓鋼的孔型系統有多種，應根據直徑、用途、鋼號及軋機形式來選用。本文主要介紹孔型設計的一些基本知識和原理，并以生產φ 20mm 圓鋼為例，說明孔型設計的方法。

制定工藝流程
2.1 坯料的種類
型鋼原料分為鋼錠、鋼坯和連鑄鋼坯三種。
鋼錠由于鑄造工藝的限制，一般斷面較大，而且為了脫模不可避免地在鋼錠長度方向帶有錐度，這就造成以鋼錠為原料生產線材時的軋制道次多，軋制過程中溫降大。目前，用鋼錠作原料直接軋成線材的生產方式已被淘汰。鋼坯經粗軋機開坯軋制而成，其規格范圍廣、鋼種多但并不能消除偏析、縮孔等缺陷且再生產過程中要發生燒損、切頭、切尾等。故軋制鋼坯很少用。
采用連鑄坯為原料，與采用軋坯相比，金屬收得率提高、能耗低、勞動條件改善、生產率提高。因此本設計原料選用連鑄坯。

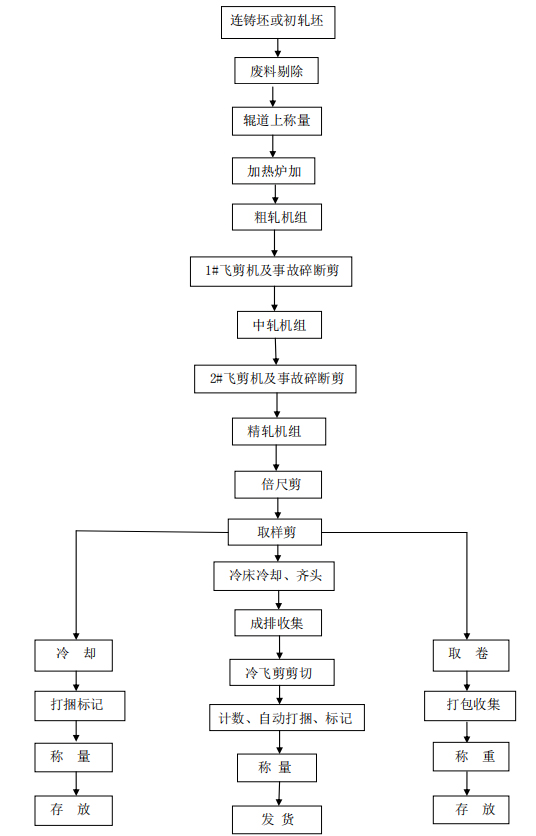

2.2 工藝流程

2.3 坯料的加熱
圓鋼材軋機所使用的主要是連續式加熱爐，多采用側出方式。鋼坯入爐有側入、端入兩種方式，側入爐門小，易保證爐子的嚴密性但不如端進容易排列坯料，所以兩種方式均有采用連續式加熱爐按鋼坯在爐內運行方式分為推鋼式和步進式。步進式中又分為步進梁式爐、步進底式爐和步進梁底組合式爐。近幾年所建方鋼材軋機大都選用步進式連續加熱爐，因?yàn)椴竭M(jìn)式加熱方式更適合圓鋼材生產工藝和產品質量要求。
爐區機械設備包括：上料臺架、分鋼機、剔除裝置、爐前輥道、兩個升降擋板、稱重裝置、裝料爐門、爐內裝料懸臂輥道、對齊推鋼機、爐底機械、出料爐門、爐內出料懸臂輥道、風機等
2.4 軋機及相關設備
1. 粗軋工藝及設備
粗軋的主要功能是使坯料得到初步壓縮和延伸，得到溫度合適、斷面形狀正確、尺寸合格、表面良好、端頭規矩、長度適合工藝要求的軋件。粗軋機多采用平-立交替軋機無扭軋制，機架數一般采用平箱—立箱,平均道次延伸系1.28～1.32。在粗軋階段普遍采用微張力或低張力軋制，因?yàn)榇藭r(shí)軋件斷面尺寸較大，對張力不敏感，設置活套實現無張力軋制十分困難也不經濟。粗軋后的切頭切尾工序是必要的。軋件頭尾兩端的散熱條件不同于中間部位，軋件頭尾兩端溫度較低，塑性較差；同時軋件端部在軋制變形時由于溫度較低，寬展較大，變形不均造成軋件頭部形狀不規則，這些在繼續軋制時都會導致堵塞入口導衛或不能咬入。為此在經過 6 道次粗軋后必須將端部切去。通常切頭切尾長度在 70～200mm。
2. 中軋工藝及設備
中軋的作用是繼續縮減粗軋機組軋出的軋件斷面，為精軋機組提供軋制成品線材所需要的斷面形狀正確、尺寸精確并且沿全長斷面尺寸均勻、無內在和表面缺陷的中間料。中軋機組的基本功能、使用條件及工藝要求和粗軋機組大體相同，因此在軋機的型式上除短中心距緊湊式軋機是適應粗軋?zhí)囟l件而在中軋機組中使用外，中軋機組的設備型式基本和粗軋機組一樣。中軋采用的孔型系統一般是橢圓—圓—橢圓—圓孔型系。中軋的平均道次延伸系數一般在1.28～1.34 之間。
3. 精軋工藝及設備
精軋目的是軋制出成品，為保證產品尺寸精度，延伸量較小，成品孔和成品前孔延伸系數一般為 1.1～1.2 和 1.2～1.3.。精軋對精軋機的要求是速度和精度。精軋機組軋制品種較大，孔型復雜，變形分配不均勻，軋制速度高，要求具有優異的抗熱裂性、耐磨性和抗崩裂剝落性能，并具有一定的耐熱疲勞性能的特性
2.5 剪切設備及工藝
軋制過程共設有三臺旋轉飛剪。其中 1#旋轉式飛剪置于粗軋機組后，用于切頭切尾和事故碎斷處理。2#旋轉式飛剪置于中軋機組后，作用同 1#飛剪. 3#旋轉式飛剪置于精軋機組后，也叫倍尺剪，是將棒材在上冷床前成倍尺分段，同樣起事故碎斷處理作用。冷剪位于冷床出口側，用于剪切成品定尺鋼材，冷剪按其剪切方式可分為兩類，一類是停剪，即鋼材在輥道上靜止后剪切；一類是飛剪，即鋼材在輥道上運輸中完成剪切。
2.6 控制冷卻工藝及設備
圓鋼材軋后冷卻的目的主要是得到產品所要求的組織與性能，使其性能均勻和減少二次氧化鐵皮的生成量，為了減少二次氧化鐵皮量，要求加大冷卻速度。要得到所要求的組織和性能，則需根據不同品種，控制冷卻工藝參數。一般圓鋼材軋后控制冷卻過程可分為三個階段，一階段的主要目的是為相變作組織準備及減少二次氧化鐵皮生成量。一般采用快速冷卻，冷卻到相變前溫度，此溫度稱為吐絲溫度；第二階段為相變過程，主要控制冷卻速度；第三階段相變結束，除有時考慮到固溶元素的析出采用慢冷外，一般采用空冷。
2.7 冷床區設備及工藝
冷床區設備包括冷床入口設備、冷床、冷床出口設備等。
冷床入口設備包括輸入輥道、重疊裝置、升降裙板輥道、分鋼器、安全擋板等。
冷床使軋件在空氣中冷卻并將軋件輸送到冷剪工作區。為了保證斷面較小、長度較大的細長軋件不至于因冷卻過程而造成彎曲和扭轉，并防止軋件表面擦傷，圓材一般都采用步進齒條式冷床、擺式冷床。冷床由冷床床體、對齊輥道、固定擋板及水冷系統組成。
冷床出口設備包括帶有棒層輸送小車的輥道和棒層形成裝置。
2.8 圓鋼材的精整、運輸與成品庫
（1）圓鋼的修整圓鋼的修整主要是對它的頭、尾修剪。相對地說，圓鋼材頭、尾部分容易產生缺陷，且頭、尾處軋件寬展量偏大，容易造成尺寸超差。為此，在圓鋼打捆之前要進行修整，將圓鋼頭尾的缺陷剪除。
（2）成品檢查圓鋼成品檢查包括圓鋼材外觀質量檢查和組織性能檢驗。組織性能檢驗是按照國家或企業標準規定以及合同中用戶提出的技術要求進行的。外面質量檢查是檢查圓鋼材的形狀、尺寸和表面缺陷是否符合標準規定
2.9 打捆機的工藝
自動打捆機是近年來為提高作業率、降低勞動強度而發展起來的。它在連軋機上取代了傳統的人工手動打包或人工簡易氣動打包。一般自動打捆機根據產品的不同分為線材自動打捆機、棒材自動打捆機、型鋼自動打捆機等

孔型設計
3.1 確定各道次延伸系數
產品要求：用 140×140mm 坯料軋制成直徑 20mm 的圓鋼
（1）計算總延伸系數

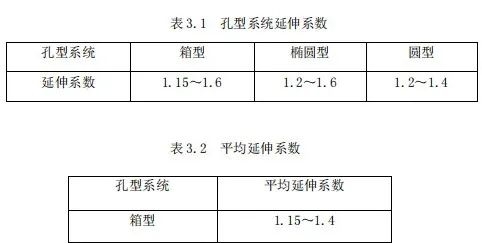

根據本軋機的布置形式和選擇的孔型系統，參考相關延伸系數，取平均延伸系數μ =1.35，則軋制道次數為：

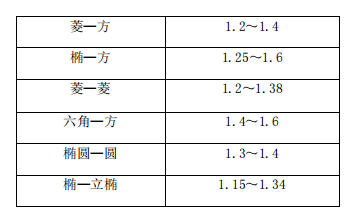

孔型系統的選擇：圓鋼孔型系統一般由延伸孔型系統和精軋孔型系統兩部分構成。延伸孔型系統的作用在于壓縮軋件斷面，為成品孔型系統提供合適的紅坯。它對鋼材軋制的產量、質量有很大影響，但對產品形狀尺寸影響不大。常用的延伸孔型系統有箱形、菱-菱、菱-方、橢-方、橢圓-圓、六角-方、橢圓-立橢圓等，常用精軋孔型系統有方-橢圓-圓，圓-橢圓-圓等。
整個孔型系統分為粗軋，中軋，精軋三部分
粗軋孔型系統：斷面大，采用箱型孔型系統解決開花頭子問題，以及有利于去除表面在加熱時形成的一次氧化鐵皮。
中軋孔型系統：可采用橢-方、六角-方等孔型系統，采用橢-圓孔型系統有利于軋件自動認面進鋼，變形穩定
精軋孔型系統：采用橢圓—圓孔型系統，這是因?yàn)殡m然延伸系數小，但變形緩和能保證產品質量，軋機為平-立交替布置，利于實現翻鋼。
孔型系統的選擇為：1 矩形箱—2 方箱—3 矩形箱—4 方箱—5 橢圓—6 圓—7 橢圓—8 圓—9 橢圓—10 圓—11 橢圓—12 圓—13 橢圓—14 圓

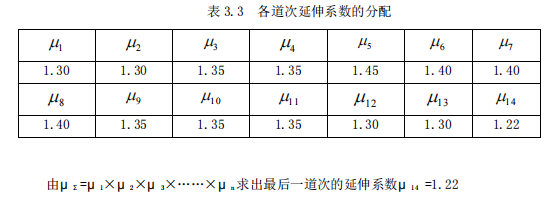

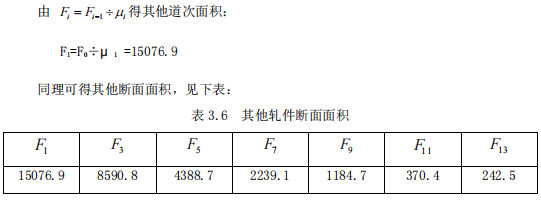

（2）分配延伸系數：

3.2 確定各道次軋件的斷面尺寸

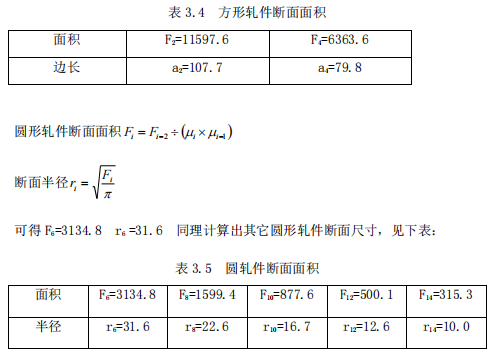

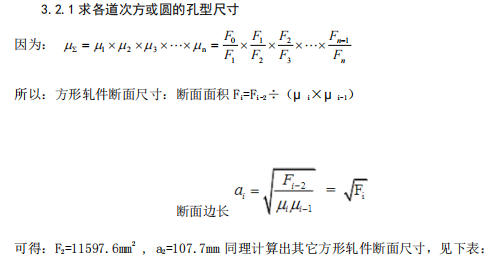

3.2.1 求各道次方或圓的孔型尺寸

3.2.2 確定孔型系統中間軋件尺寸
中間軋件是指前后兩個方（圓）件之間的軋件，可為矩形、菱形、六角形、橢圓等，且所指的中間軋件斷面尺寸是指高和寬處尺寸。

根據圓夾橢來計算軋件尺寸

bA、hA、ba、ha――方件在孔型中的高和寬處尺寸，是軋件尺寸，非孔型尺寸，可取邊長的 1.2 倍。當中間孔為菱形時，為簡化計算，均以尖角處的尺寸為準，這樣，hz、bz、bA、hA、ba、ha 均為對角線尺寸。

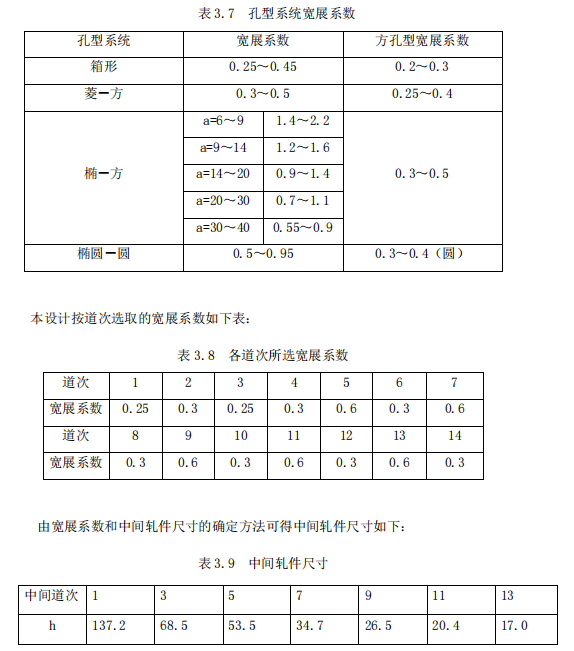

一般按下表選取寬展系數：

3.3 孔型設計計算
3.3.1 精軋孔型設計
1.成品孔型設計
圓鋼成品孔型是圓鋼成品孔型設計的好壞直接影響到成品的尺寸精度、軋機調整和孔型壽命。設計圓鋼成品孔型時，一般應考慮到使橢圓度變化小，并且能充分利用所允許的偏差范圍，即能保證調整范圍大。為了減少過充滿和便于調整，圓鋼成品孔型的形狀采用帶有擴張角的圓形孔。
目前廣泛采用的成品孔構成方法有兩種，一種是雙半徑圓弧法，另一種是由孔型兩側用切線連結的擴張角法。雙半徑圓弧法長期以來是圓鋼成品孔慣用的設計方法，但隨著對圓鋼產品質量要求的提高，這種方法不適應高精度圓鋼的生產，因?yàn)檫@種成品孔的設計造成公差帶減少，調整范圍變窄，成品尺寸難以控制。
由孔型兩側用切線連結的擴張角法具有的優點是：
1.作圖簡單，便于制作軋槽樣板；
2.其中心張角比較小，使軋件的真圓度提高，軋制時金屬超出標準圓的部位比較少；
3.增大了測壓作用，使限制軋件寬展的作用加強，更有利于控制成品寬度方向的尺寸；
4.軋件充滿孔型時，輥縫斜線直徑仍不會超出公差范圍；
5.可以減少因孔型磨損后在中心張角 30°對應的圓周上直徑超出公差范圍的現象。因此本設計中采用由孔型兩側用切線連結的擴張角法。成品孔型的高度hk為：

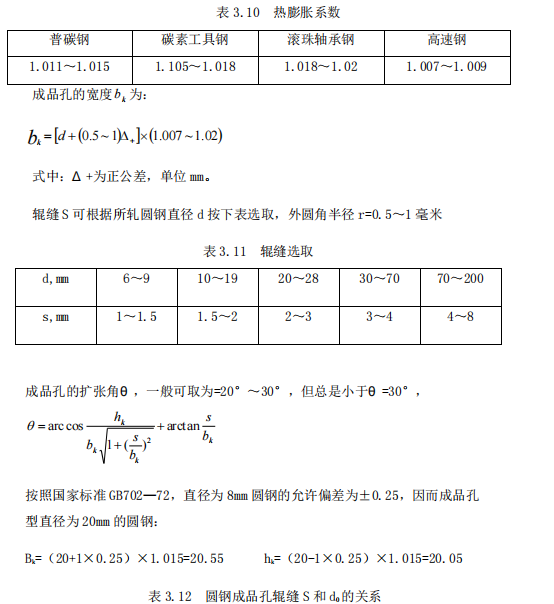

d 為圓鋼的公稱直徑或稱為標準直徑，單位 mm；Δ _為負公差，單位 mm;1.007～1.02 為熱膨脹系數，其具體數值根據終軋溫度和鋼種而定，各種鋼可取為：

由上表取輥縫 s=2mm
則θ =19.4°
外圓半徑： r=1mm 孔型圖如下：
2.圓鋼成品前孔的構成

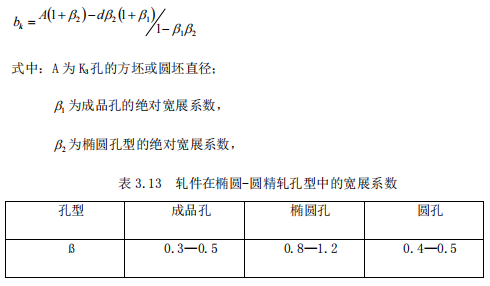

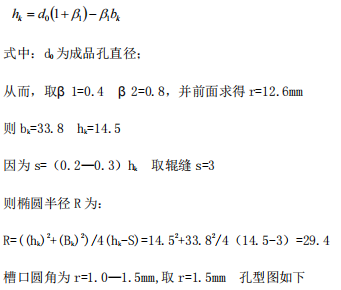

橢圓的成品前孔是橢圓孔型，用絕對寬展系數計算法確定成品前圓孔。

3.圓鋼成品再前孔
圓-橢圓-圓精軋孔型系統成品再前孔為圓孔。
基圓直徑：
當圓鋼的直徑 d0=8—12 時，D3=H3=（1.18—1.22）d0
當圓鋼的直徑 d0=13—30 時，D3= H3=（1.21—1.26）d0
式中：d0為成品圓鋼直徑；
孔型寬度：bk=（1.15—1.28） D3
從而：D3= H3=（1.21—1.26）d0= 25
bk=（1.15—1.28） D3= 30
取輥縫 s =2mm

則θ =37.6°3.3.2
延伸孔型設計

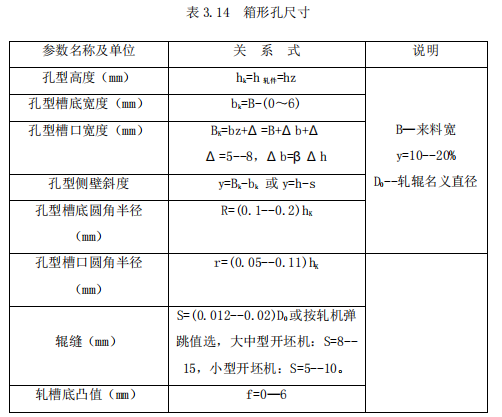

1.箱形孔的構成

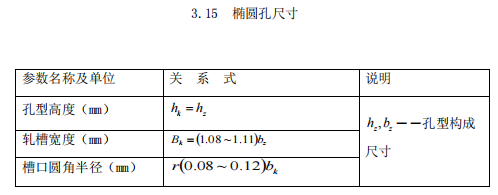

2、橢圓孔的構成表

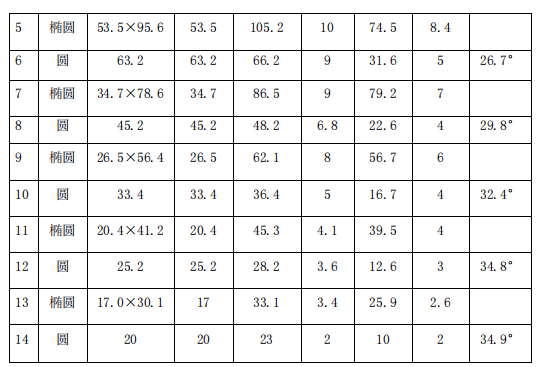

將數據帶入相應上面各表，求得各延伸孔的孔型尺寸為：

第 4 章校核

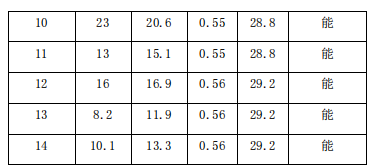

4.1 咬入校核

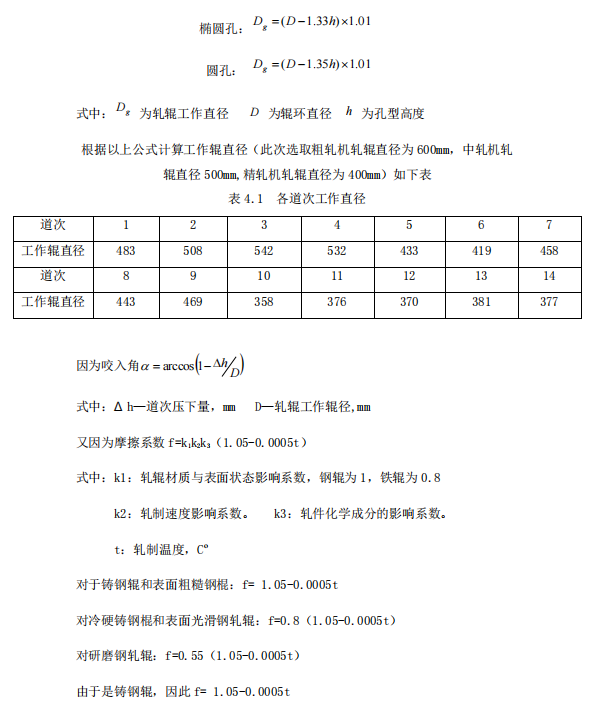

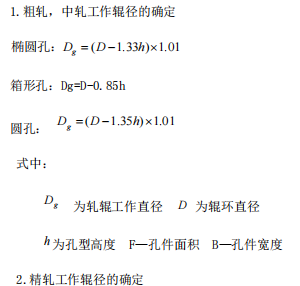

2.精軋工作輥徑的確定

因?yàn)?S·愛克隆德公式使用范圍：軋件溫度大于等于 800℃，軋件材質為碳鋼（其化學成分中 Mn 不超過 1％及 Cr 不超過 2～3％），軋制速度不超過 20m/s。

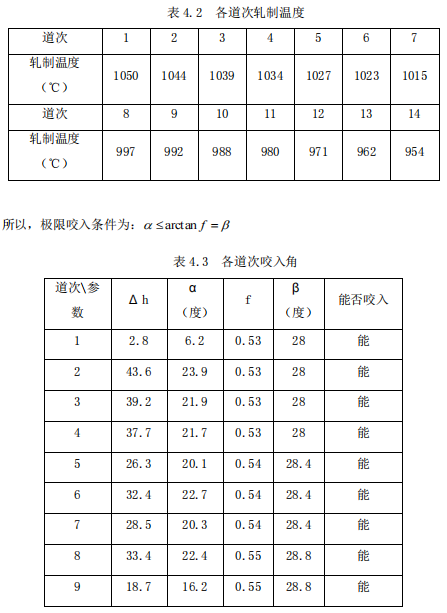

由于高線軋制的工藝特性，軋制過程中的溫度難以用公式來計算。所以，在此以同類車間生產實際中采集的數據來大概確定各道次的溫度，詳見下表

4.2 軋輥校核
在完成某個新產品的孔型設計時，或?qū)垯C(jī)進行技術改造時，必須對軋輥強度驗算以判定工藝規程設計的合理性。
根據前面的配輥情況可知，每架軋機的軋輥都有多個軋槽，由各個軋槽過鋼時，軋制壓力及軋制力矩均相同，且根據材料力學的有關知識可知：當中間軋槽過鋼時，軋輥危險面的彎矩大，軋輥危險。在型鋼生產中，通常把軋輥上的軋制力當成是集中力來看待。
4.2.1 軋制壓力的計算

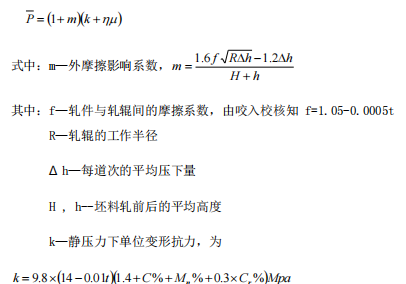

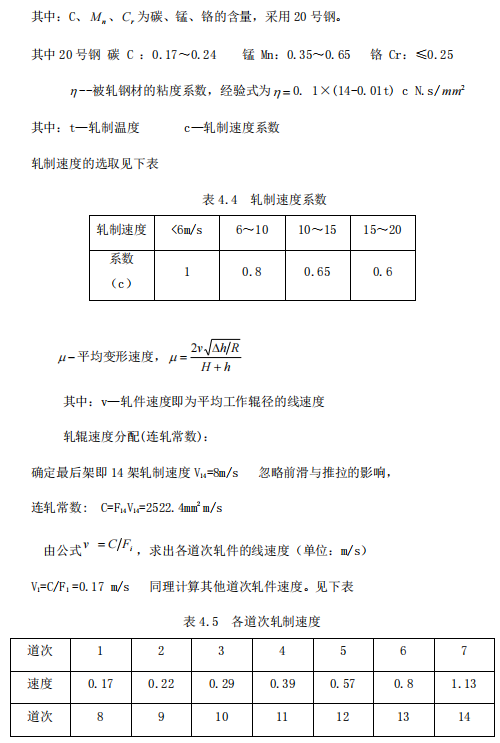

1. 計算單位軋制壓力，采用艾克隆德公式

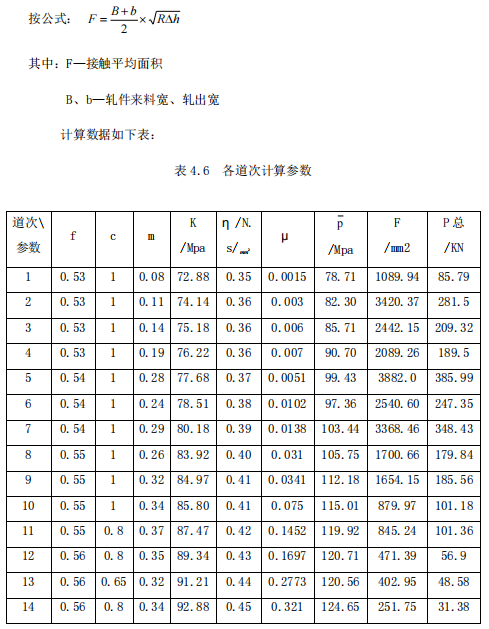

2、計算接觸面積

4.2.2 軋制力距計算
制力矩的方法有三種：
1. 按金屬作用在軋輥上的總壓力 P 計算軋制力矩。
2. 按金屬作用在軋輥上的切向摩擦力計算軋制力矩。
3. 按軋制時的能量消耗確定軋制力矩。
計算中采用一種方法計算。

式中：P—軋制壓力
x—力臂系數，對Φ 20mm 圓鋼生產，取 x=0.5
R—工作輥徑的半徑
Δ h—壓下量
帶入數據得：

4.2.3 軋輥校核
軋輥直接承受軋制力和轉動軋輥的轉動力矩，因此，軋輥強度往往決定整個軋機負荷能為了保證軋輥有足夠的強度抵抗破壞的能力，孔型設計完成之后一般要對軋輥進行強度校核，它包括：輥身強度、輥頸強度和輥頭強度的校核。通常對輥身計算彎曲，對輥頸則計算彎曲和扭轉，對傳動端計算扭轉。型鋼軋機的軋輥，沿輥身長度上布置有許多孔型槽。軋制壓力可近似看成集中力，軋件在不同的軋槽中軋制時，軋制力的作用點是變動的。所以要分別判斷不同軋槽過鋼時軋輥個斷面的的應力，進行比較，找出危險斷面。

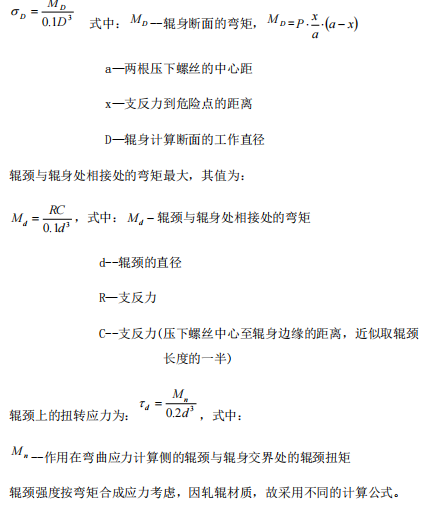

軋輥斷面的彎曲應力為：

1.采用鋼軋輥時，按第四強度理論：

2.采用鑄鐵軋輥時，按摩爾理論：

在型鋼生產中，通常把軋輥上的軋制力當成是集中力來看待。

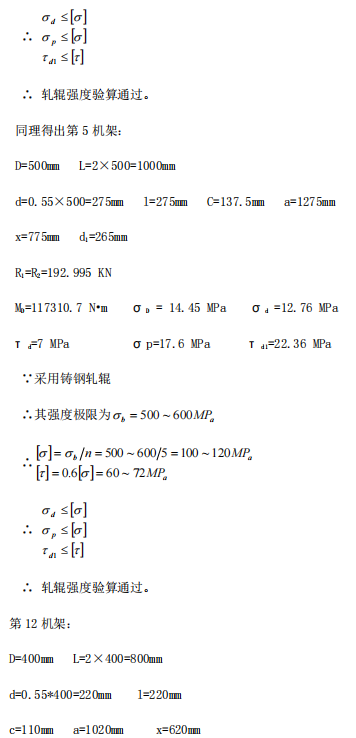

因?yàn)?，粗軋?2 架軋機軋輥，中軋第 5 機架軋輥，精軋第 11 機架軋輥對軋件施加的軋制力大，所以，此個三軋輥危險，故校核之。
第 2 機架：
型鋼軋機輥身長度 L/軋輥輥身直徑 D=1.5—2.5，取 2
由于 D=600mm
所以輥身長度 L=2×600=1200mm
選用滾動軸承
輥徑 d=（0.50～55）D C=l/2d 取 d=0.55D=0.55×600=330
則 l=1*330=330mm C=330/2=165mm a=L+2C=1530mm
采用梅花軸頭
則 d1=d-10=320mm（梅花軸頭外徑）
x=930mm
（1）由靜力學，求得軋輥輥頸處的支反力為：

（2）輥身處彎矩為：

（3）輥身強度計算：

（4）輥頸強度：

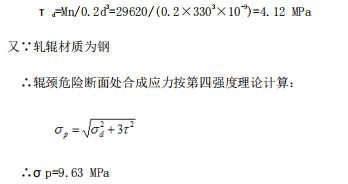

（5）輥頸危險斷面處的扭轉應力（忽略摩擦力矩，則 Mn=Mz=29620N.m）

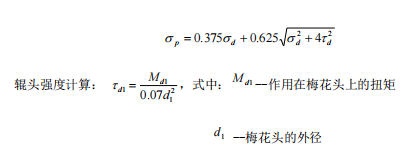

（6）輥頭強度計算（采用梅花輥頭）

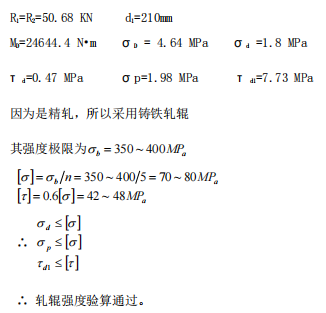

（7）軋輥的作用力為：
