特大型FCDP圓柱滾子軸承滾動體剝落問題小結

　　前言：某廠1450六輥冷軋機支承輥軸承FCDP146206750/HCP53滾動體經常短時間內發生疲勞剝落現象，給對軸承的使用及裝配工作帶來諸多不便，且嚴重時常引發滾動體碎裂，以至于整套軸承報廢，造成了較大的經濟損失。

　　針對此問題，軸承廠家技術人員通過對滾動體的各項指標檢驗后，在排除軸承自身原因的前提下對該廠的軸承裝配現場進行了時時跟蹤，并且現場參與了安裝、拆卸、保養工作，通過跟蹤發現如下一系列相關問題：

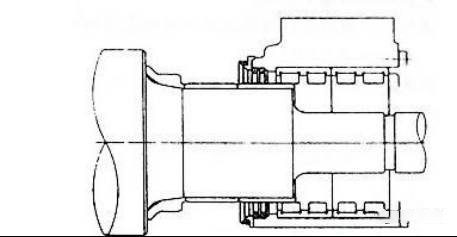

　　1-1、輥系裝配結構

　　2-1、裝配方式

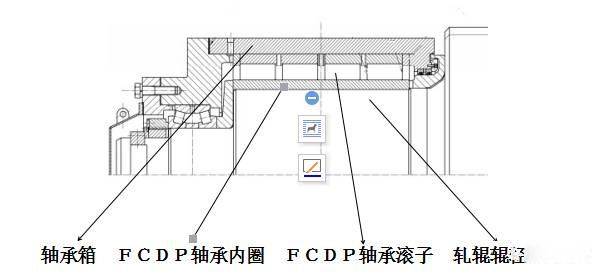

　　FCDP軸承為可分離程度及互換性強的四列圓柱滾子軸承，幾乎所有的850以上的四六輥冷軋機支撐輥選型均為FCDP型四列圓柱滾子軸承，其外圈及滾動體安裝在軸承箱體內，內圈過盈安裝在軋輥的輥徑上，再通過定位軸承把整個軸承精準的鎖緊在軋輥上，至此形成軸承箱、軋輥、軸承三者的組合裝配。

　　3-1、現場安裝發現問題

　　由于現場裝配環境限制，沒有專業裝輥車，安裝作業時只能采取行車吊裝軸承箱經行軸承安裝工作，行車吊裝軸承箱的弊端是起落不穩定，軸承箱滑入時容易引發偏斜，且吊裝的著力點起吊后軸承箱是傾斜的 (由于定位軸承端偏重)必須加裝一個輔助倒鏈進行校整水平。

　　3-2、技術人員在現場進行跟蹤安裝及拆卸時發現軸承在裝配過程當中，即軸承箱滑入軋輥輥徑時，特別是軸承中間兩列滾動體容易受到卡阻，且比拆卸時軸承箱劃滑軋輥輥徑時卡阻更為嚴重，卡阻時會升降倒鏈，倒鏈的升降形成力矩導致滾動體表面塌陷及劃傷，當上機負載高速運轉時剝落將從塌陷及劃傷區域開始蔓延，以至滾動體的大面積剝落。

　　3-3、軋輥的擺放傾斜，安裝時軋輥是放置在輥座(焊接的鋼結構底座)靜止的，但現場軋輥兩端由于輥座偏斜導致了軋輥兩端出現翹頭及下垂的現場，這就導致了軋輥的中心線與安裝的軸承中心線嚴重偏斜，裝配時必定卡阻，損壞滾動體及軸承內圈。

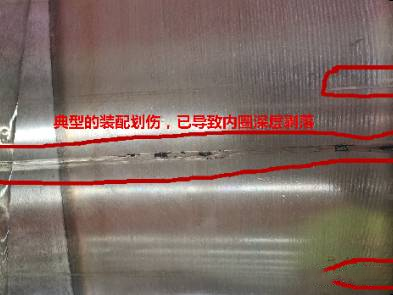

　　4-1、下圖為下機保養的軸承滾動體劃傷痕跡，可以判斷為滾動體的剝落初期，及使用兩輪后的滾動體，其剝落特征明顯是沿著劃傷痕跡的走向產生的損壞，可以判斷為滾動體的剝落后期。以及對應內圈的劃傷及剝落痕跡，至此導致滾動體剝落甚至開裂的原因已經清晰。

　　三、針對問題措施

　　1、針對滾動體剝落問題，軸承自身方面，增大滾動體的圓角，方便安裝時導向劃入，平滑過渡內圈的倒角斜坡，減少滾動體和內圈的卡阻，另外在安裝方面建議軋輥的放置水平提高，避免軋輥翹頭，軸承座在吊裝時放置軸承箱側面水平塊，可保障吊裝時軸承座調整在水平狀態，避免了倒鏈的調整過高或過低，而損傷滾動體。

　　2、軸承(支承輥)安裝拆卸時必須保證3個人協同作業，分工操作，即操作行車熟練手控制行車的起落及左右進量，另外兩人在安裝時必須手扶吊裝帶，必須控制軸承箱與軋輥端面垂直平行，安裝過程中配合行車手向輥身方向拉或推吊裝帶，保障軸承順暢裝入，切記不可僅憑行車進行軸承的拆或裝;建議購買或自行制作專業的軸承換輥車，方便軸承座的拆裝，延長軸承使用壽命。

　　3、檢查標準化，下機的支承輥軸承，內圈、滾子、外圈必須進行檢查，重點是滾動體，在剛從輥徑上拆卸下軸承時，此時滾動體表面痕跡最明顯，此次用眼觀配合手觸摸滾動體表面，把輕微劃傷及時用細砂紙去除掉，再用干凈布料擦拭干凈。最后是內圈表面，同樣用細砂紙去除掉輕微劃傷。
